1. 概 述

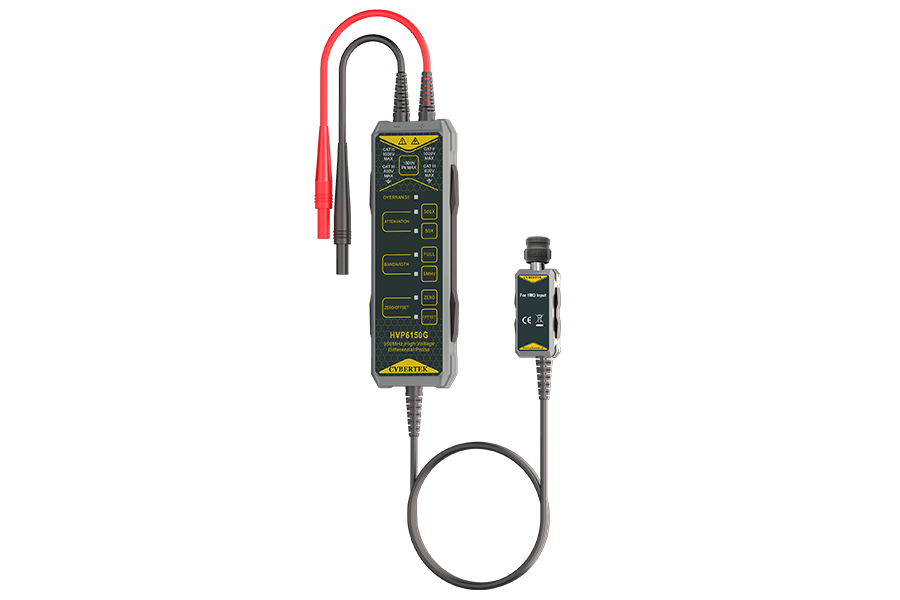

HVP6000G系列高壓差分探頭是具有浮地測量功能的高壓高頻差分探頭。最高可測量差分電壓7000Vpk，帶寬350MHz。典型精度1%滿足了大部分測試系統的需要。探頭配備標準的BNC輸出接口，可與任何廠家的示波器配合使用。
HVP6000G系列高壓差分探頭具有USB通訊功能?？梢院捅竟镜闹悄芴筋^控制器搭配使用，實時控制示波器設置用戶所接入智能探頭的產品型號、電壓類型、衰減比、延時等參數。徹底解決了長期以來用戶使用第三方示波器探頭必須手動設置探頭參數的困難，實現和示波器專用接口探頭一樣的用戶體驗。
電氣規格
型 號 | HVP6150G | HVP6350G | HVP6700G | ||||
帶寬(-3dB) | 350MHz | ||||||
上升時間 | ≤1ns | ||||||
精度(讀數的%） | ±1% | ||||||
量程選擇(衰減比) | 50X/500X | 100X/1000X | 200X/2000X | ||||
最大差分測量電壓(DC + Peak AC) | 50X | ±150V | 100X | ±350V | 200X | ±700V | |
500X | ±1500V | 1000X | ±3500V | 2000X | ±7000V | ||
共模電壓(DC + Peak AC) | ±1500V | ±3500V | ±7000V | ||||
最大差模電壓VS頻率曲線 | 參考圖1 | 參考圖2 | 參考圖3 | ||||
最大輸入對地電壓（Vrms） | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 1500V CATII | ||||
輸入阻抗 | 單端對地 | 5MΩ | 20MΩ | 20MΩ | |||
兩輸入端 | 10MΩ | 40MΩ | 40MΩ | ||||
輸入電容 | 單端對地 | ＜4pF | ＜4pF | ＜5pF | |||
兩輸入端 | ＜2pF | ＜2pF | ＜2.5pF | ||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | |||
100kHz | ＞60dB | ＞60dB | ＞60dB | ||||
1MHz | ＞50dB | ＞50dB | ＞50dB | ||||
噪聲(Vrms) | 50X | ＜170mV | 100X | ＜270mV | 200X | ＜530mV | |
500X | ＜240mV | 1000X | ＜370mV | 2000X | ＜750mV | ||
過載指示電壓閥值 | 50X | ≥150V | 100X | ≥350V | 200X | ≥700V | |
500X | ≥1500V | 1000X | ≥3500V | 2000X | ≥7000V | ||
延時時間 | 探頭主機 | 50X | 12.2ns | 100X | 12.2ns | 200X | 12.2ns |
500X | 11.2ns | 1000X | 11.2ns | 2000X | 11.2ns | ||
帶寬限制(5MHz) | ≥-3dB@5MHz | ||||||
過載指示燈(紅燈) | 有 | ||||||
過載報警聲 | 有 | ||||||
自動保存功能 | 有 | ||||||
自動調零功能 | 有 | ||||||
偏置電壓消除功能 | 有 | ||||||
終端負載要求 | ≥100kΩ | ||||||
電源 | USB 5V/2A適配器 | ||||||
安全符合標準 | IEC/EN 61010-031:2015+AMD1:2018 | ||||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||||
