1. 概 述

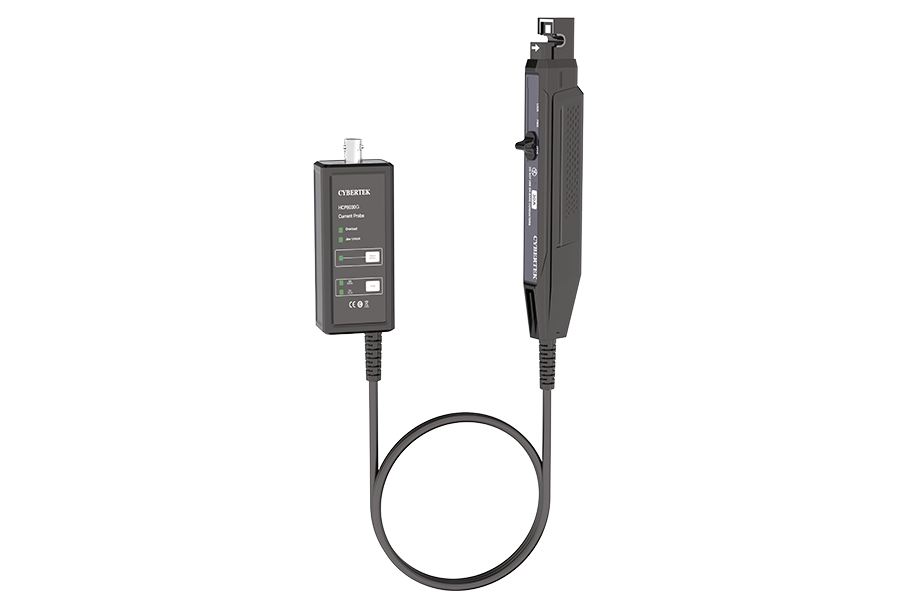

HCPR8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，高精度、具有232串口通訊功能。該探頭在和我司智能探頭控制器OT7052搭配使用時，客戶在PC端通過智能探頭控制器可以讀取探頭的狀態，智能控制探頭切換量程，自動消磁調零等。OT7052有效解決自動測試系統中對多達52個智能探頭的供電和通訊控制問題。
1、產品電氣規格
小鉗口
型 號 | HCPR8030(C/D/H) | HCPR8050 | HCPR8070 | |||
帶寬(-3dB) | HCPR8030 | DC-50MHz(圖1.a) | DC-50MHz (圖4) | DC-30MHz (圖7) | ||
HCPR8030C | DC-70MHz(圖1.b) | |||||
HCPR8030D | DC-100MHz(圖1.c) | |||||
HCPR8030H | DC-120MHz(圖1.d) | |||||
上升時間 | HCPR8030 | ≤7ns | ≤7ns | ≤11.6ns | ||
HCPR8030C | ≤5ns | |||||
HCPR8030D | ≤3.5ns | |||||
HCPR8030H | ≤2.92ns | |||||
連續電流 最大值 | HCPR8030 | 30Arms（圖2.a） | 50Arms (圖5) | 70Arms (圖8) | ||
HCPR8030C | 30Arms（圖2.b） | |||||
HCPR8030D | 30Arms（圖2.c） | |||||
HCPR8030H | 30Arms（圖2.d） | |||||
峰值電流 | 50Apk | 75Apk | 100Apk | |||
量程 | 5A | 1X衰減 | 7.5A | 1X衰減 | 10A | 2X衰減 |
30A | 10X衰減 | 50A | 10X衰減 | 70A | 20X衰減 | |
過流報警值 | 5A | ≥5APk | 7.5A | ≥7.5APk | 10A | ≥10APk |
30A | ≥50APk | 50A | ≥75APk | 70A | ≥100APk | |
電流傳輸比 | 5A | 1V/A | 7.5A | 1V/A | 10A | 0.5V/A |
30A | 0.1V/A | 50A | 0.1V/A | 70A | 0.05V/A | |
分辨率 | 5A | 1mA | 7.5A | 1mA | 10A | 2mA |
30A | 10mA | 50A | 10mA | 70A | 20mA | |
精度 (DC,45-66Hz最大連續電流范圍內) | 5A | ±1%±1mA | 7.5A | ±1%±1mA | 10A | ±1%±2mA |
30A | ±1%±10mA | 50A | ±1%±10mA | 70A | ±1%±20mA | |
輸入阻抗 | HCPR8030 | 參考圖（3.a） | 參考(圖6) | 參考(圖9) | ||
HCPR8030C | 參考圖（3.b） | |||||
HCPR8030D | 參考圖（3.c） | |||||
HCPR8030H | 參考圖（3.d） | |||||
延時（探頭主機 +1m BNC) | 參考（圖19） | |||||
終端負載要求 | ≥100kΩ | |||||
供電方式 | OT7052 | |||||
絕緣線電壓 | 300V CAT I | |||||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | |||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||||
