業界首創的可以精確測量單個電流電壓探頭絕對延時參數的儀器
業界首創的以寬帶同軸分流器作為精確延時參考基準的方法
一、概述
在電力電子技術領域，為了準確測試功率器件的開通損耗EON和關斷損耗EOFF，必須獲得非常準確的電流電壓探頭之間的相對延時參數（skew），然后輸入到示波器的對應通道進行延時補償。否則會導致示波器計算EON、EOFF時產生很大的誤差。

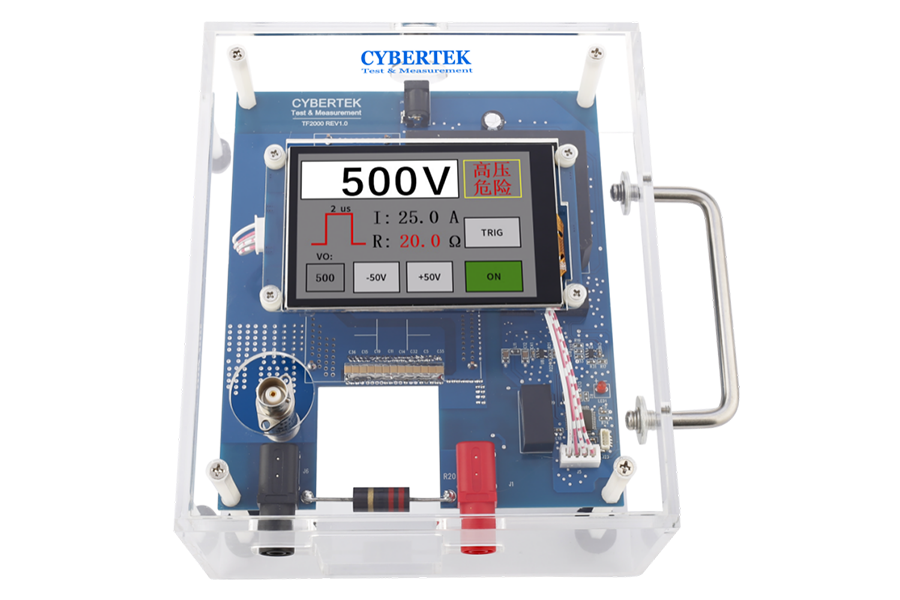

TF2000是一款集成了數控高壓電源、MOSFET、無感電阻、同軸分流器、控制模塊、觸摸屏等完整核心組件的便攜式電流電壓探頭延時測試儀。
業界首創的可以精確測量單個電流電壓探頭絕對延時參數的儀器
? 業界首創的以寬帶同軸分流器作為精確延時參考基準的方法
? 最高脈沖電壓700V最大脈沖電流30A，可以測量高電壓大電流的探頭的延時參數
? 脈沖上升時間高達15ns，延時測量的精度高
? 可以測量?jī)蓚€(gè)電流電壓探頭之間的的相對延時
本儀器的創新之處是在電路里增加了一個延時參數可以在物理上計算不需要測量的的寬帶同軸分流器作為精確的延時參考通道。在這之前，業界沒有找到一個延時參數不需要測量的電流或電壓傳感器作為延時參考傳感器。
