一、概述

TF1000D是一款集成了高壓電源、功率電感、雙脈沖信號發生器、UI控制界面等完整核心組件的便攜式雙脈沖測試儀。

2 本裝置設計有供電流電壓探頭使用的便捷式接駁端子，可便捷且精準地將功率半橋拓?fù)浣Y(jié)構的測試波形讀取至用戶示波器上，以充分展示本公司探頭在高速功率器件級動態測試實驗過程中的優異性能，工程師無需再額外配置外圍儀器儀表。

2 本裝置可幫助工程師測試表征TO-247-3L/ TO-247-4L封裝 SiC MOSFET單管器件的動態性能，其主體電路包含主電路回路和驅動電路兩部分，得益于整體低雜散電感的電路設計，當MOSFET快速通斷且達到500V/15ns（dv/dt高達33KV/us）時，器件兩端的波形震蕩仍可控制在極低水平，以便于精確測量計算被測SiC MOSFET器件的動態參數。

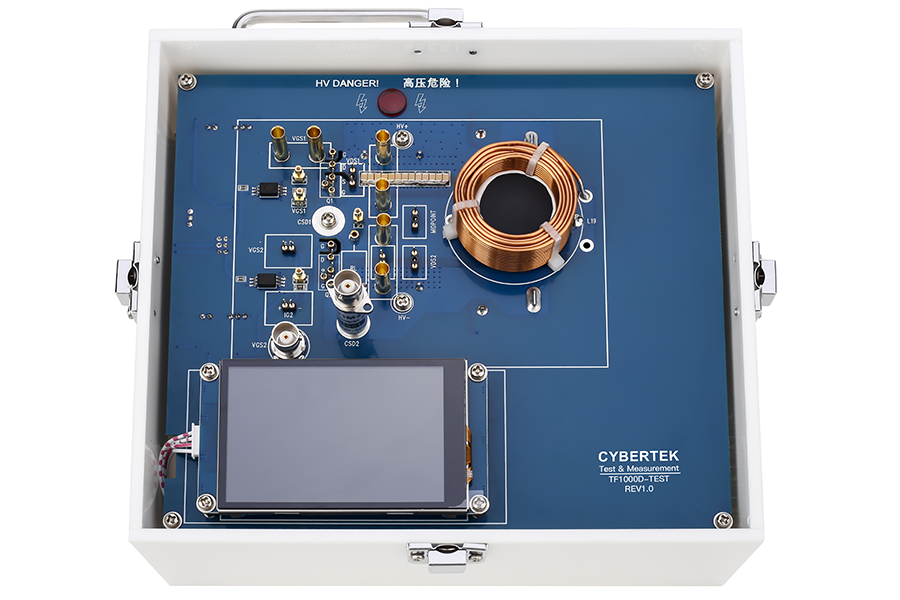

2 本裝置上部電路板區域集成了各類電流電壓探頭的接入端口，均根據精確測量的要求布局設計，以充分發揮出探頭性能；針對高壓差分探頭的采用定制型4mm香蕉插座，在降低波形振蕩的同時實現對500MHz高速電壓信號進行低失真測量采集。對于高速電流采集：設置了兩個本公司最新型螺栓型同軸分流器，分別用于檢測上管及下管的高速電流波形。此新型螺栓型同軸分流器可較為簡便地進行徒手安裝和拆卸，或快速替換各不同阻值的同軸分流器。

2 本裝置可以通過前面的可視化UI軟件控制界面，可快速準確地切換雙脈沖實驗的不同測試項目（DUT器件開關特性/反向恢復特性）的硬件電路連接。軟件設置時會同步配置上/下橋臂的驅動器，內部繼電器，以及空心電感接入位置，工程師可快速準確作設置切換并避免錯誤設置。

TF1000D雙脈沖測試演示裝置整體尺寸僅有214*193*123mm，非常便于攜帶及演示。
