1. 概 述

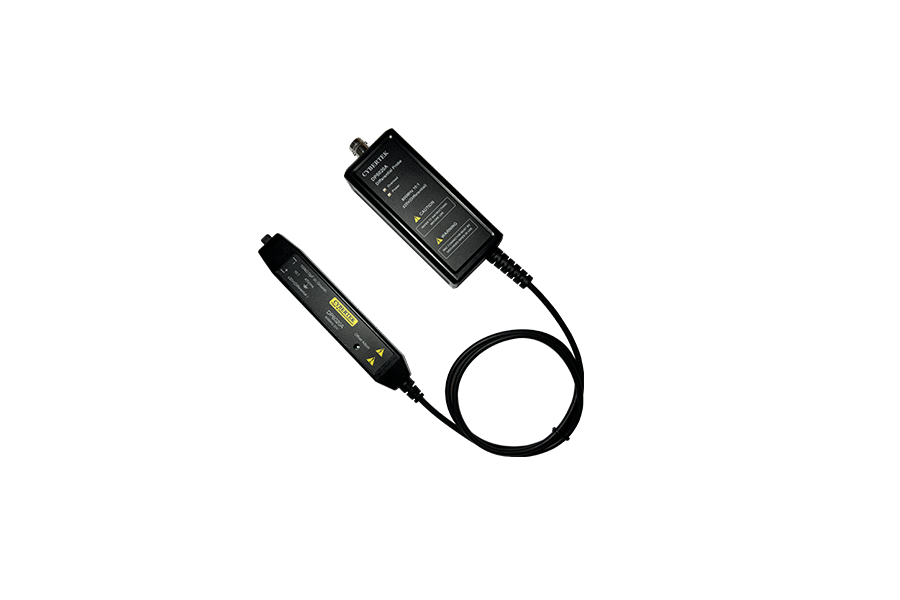

DP6020A、DP6040A和DP6060A探頭是具有浮地測量功能的低壓差分探頭。測量電壓分別±20V(DC+Pk)、±40V(DC+Pk)和±60V(DC+Pk),其帶寬高達800MHz，提供 10:1 、20:1和50:1的衰減設置，具有 200KΩ和400KΩ 的輸入阻抗，以及 1 pF和0.5pF 的低輸入電容，可以最大程度地降低電路負載；具有過壓報警功能，可以兼容任何具有 50 Ω BNC 輸入的示波器，并可以通過示波器或計算機上的 USB 端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。
電氣規格
型號 | DP6020A | DP6040A | DP6060A | |
帶寬(-3dB) | 800MHz (參考圖1頻率響應曲線) | 800MHz (參考圖1頻率響應曲線) | 800MHz (參考圖2頻率響應曲線) | |
上升時間 | ≤437ps | ≤437ps | ≤437ps | |
精度(讀數的%) | ±2% | ±2% | ±2% | |
衰減比 | 10:1 | 20:1 | 50:1 | |
最大差分測量電壓(DC + Peak AC) | ±20V | ±40V | ±60V | |
最大共模輸入電壓 | ±30V | ±60V | ±100V | |
最大額定輸入電壓（每一端對地） | ±40V | ±60V | ±100V | |
輸入阻抗 | 單端對地 | 100kΩ | 200kΩ | 200kΩ |
兩輸入端 | 200kΩ | 400kΩ | 400kΩ | |
輸入電容 | 單端對地 | ＜2pF | ＜1pF | ＜1pF |
兩輸入端 | ＜1pF | ＜0.5pF | ＜0.5pF | |
輸出電壓擺動 | ±2V(驅動50Ω示波器輸入) | ±2V(驅動50Ω示波器輸入) | ±1.2V(驅動50Ω示波器輸入) | |
偏置（典型值） | ±5mV | ±5mV | ±5mV | |
偏置調整范圍（典型值） | ±20mV | ±20mV | ±20mV | |
CMRR | 50Hz/60Hz | ＞80dB | ＞80dB | ＞80dB |
500MHz | ＞15dB | ＞15dB | ＞15dB | |
噪聲(Vrms) | ＜4.5mV | ＜9.0mV | ＜22mV | |
過載指示電壓閥值 | ≥20V | ≥40V | ≥60V | |
延時時間 | 探頭主機 | 6ns | 6ns | 6ns |
BNC線(1m) | 5ns | 5ns | 5ns | |
過載指示燈 | 過載時，指示燈紅燈亮 | 過載時，指示燈紅燈亮 | 過載時，指示燈紅燈亮 | |
終端負載要求 | 50Ω | 50Ω | 50Ω | |
電源 | USB 5V/2A適配器 | USB 5V/2A適配器 | USB 5V/2A適配器 | |
